Popis

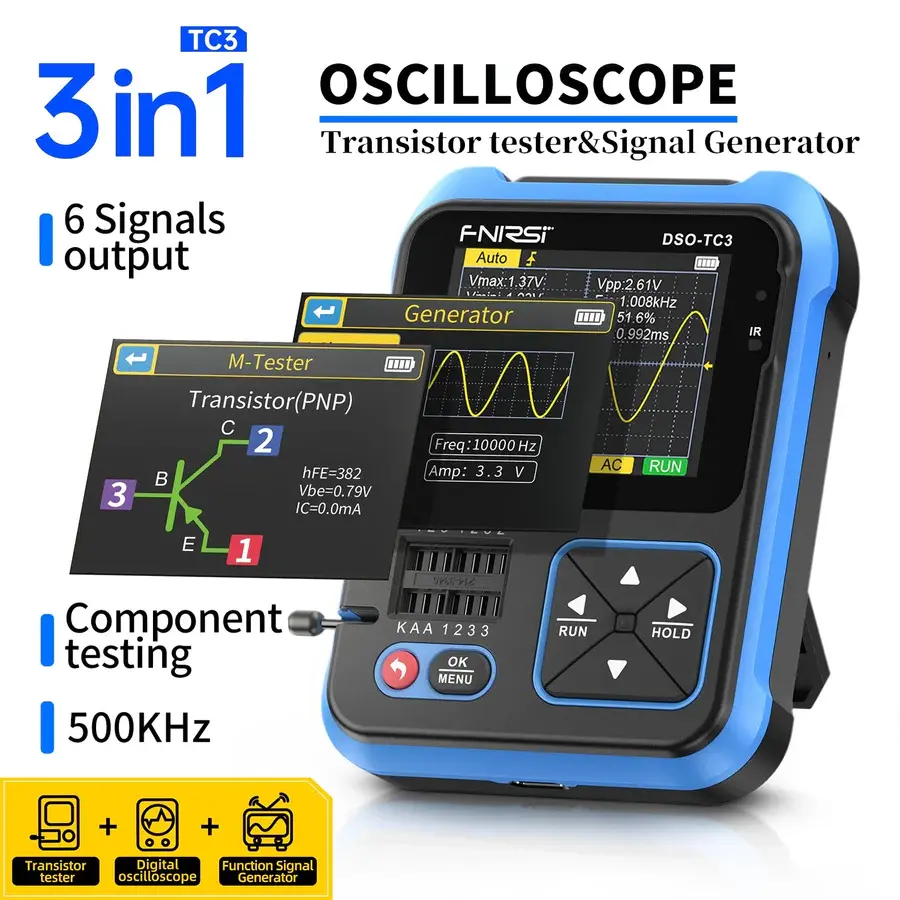

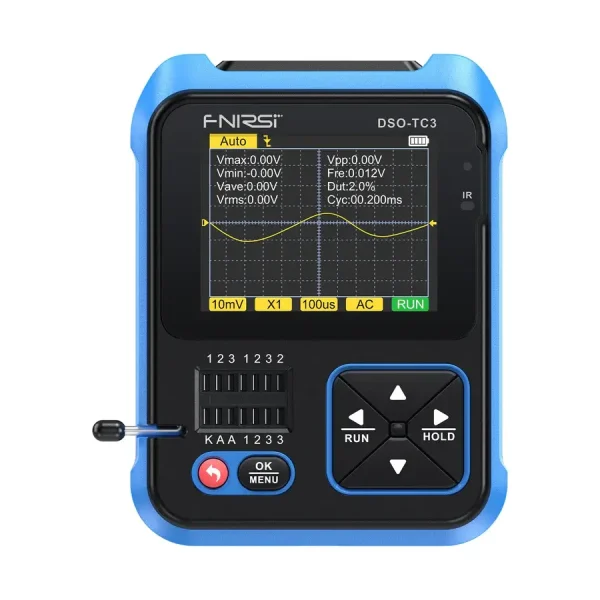

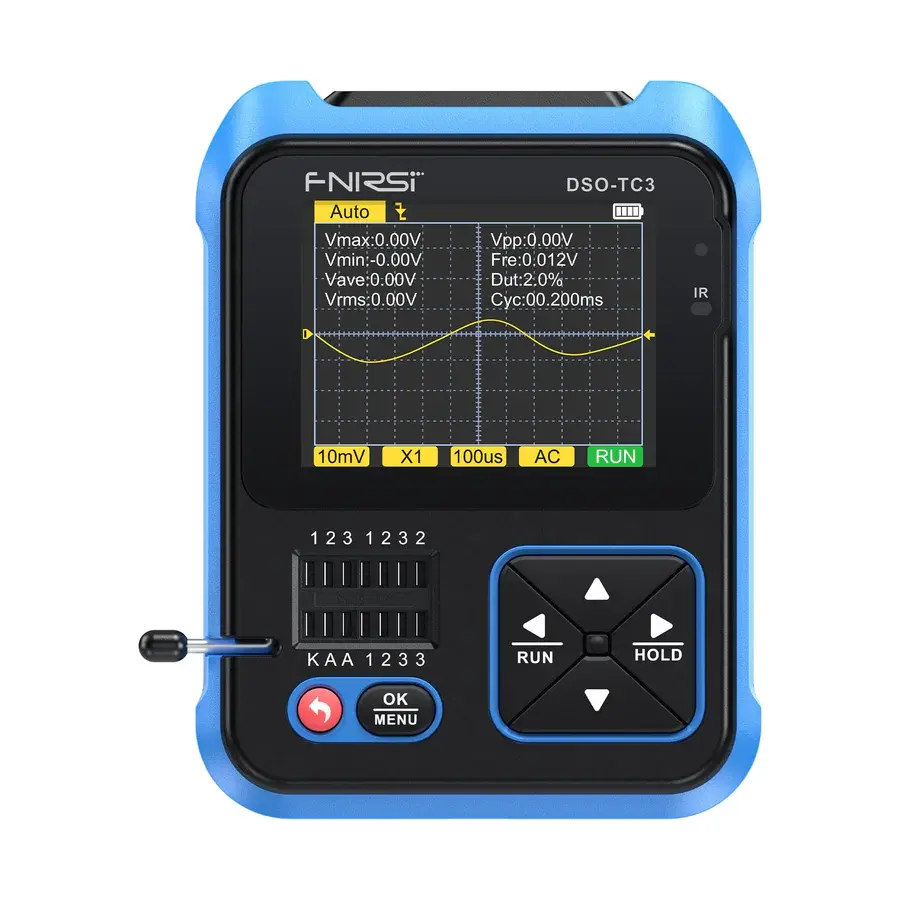

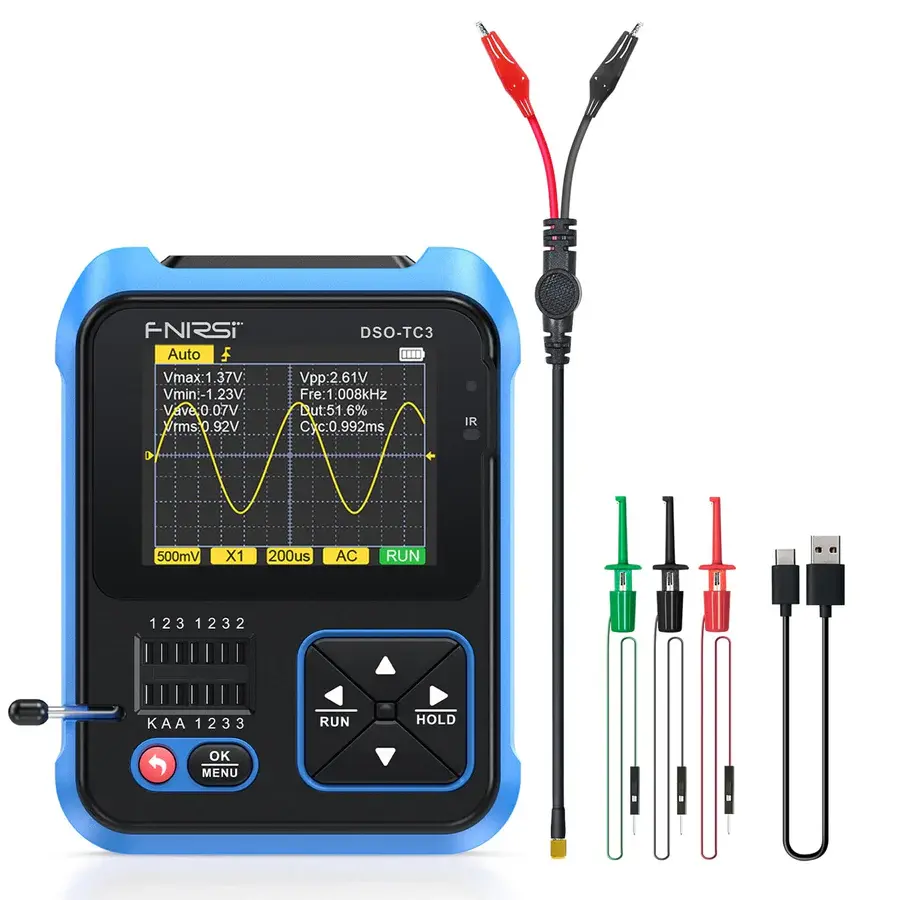

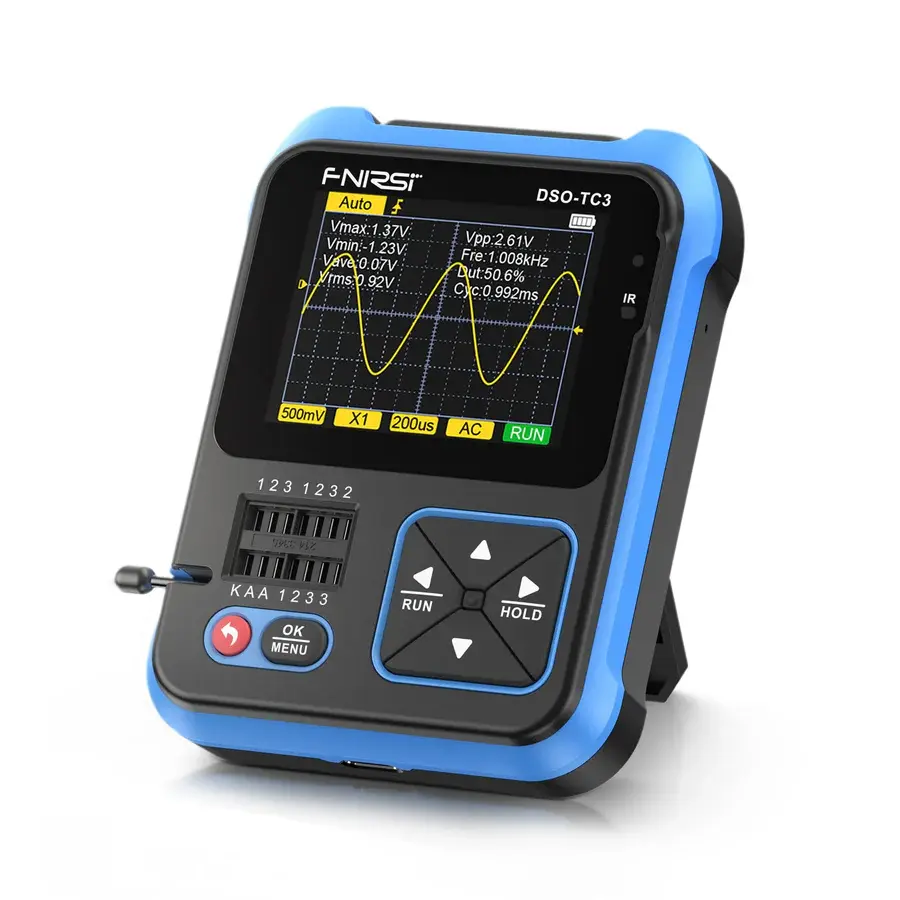

FNIRSI DSO-TC3 – 3 v 1 Osciloskop, tester součástek a generátor signálu

Osciloskop

• Vzorkovací frekvence: až 10 MSa/s
• Analogové pásmo: 0 – 500 kHz
• Vstupní odpor: 1 MΩ
• Měřitelné napětí: až 400 V (p-p)
• Citlivost: 10 mV/div až 10 V/div
• Časová základna: 1 μs až 10 s/div
• Režimy spouštění: Auto / Norm / Single
• Typ spouště: náběžná / sestupná hrana
• Funkce Freeze a automatická měření (frekvence, napětí atd.)

Tester součástek

• Automatická identifikace a měření tranzistorů (NPN, PNP), MOSFETů (N/P), J-FETů
• Test diod, dvojitých diod, tyristorů
• Měření pasivních komponent (R, C, L)
• Automatická detekce pinů součástek
• Dekódování IR signálů (NEC protokol)
• Měření napětí (0 – 40 V), test kontinuity
• Podpora senzorů DS18B20 (teplota) a DHT11 (teplota/vlhkost)
• Měření ESR kondenzátorů a kapacity

Generátor signálu

• 6 typů průběhů: sinus, čtverec, impuls, trojúhelník, rampa, DC
• Nastavitelná frekvence i amplituda
• Vhodný pro testování obvodů a ladění signálů

Konstrukce a napájení

• Displej: 2,4″ TFT s LED podsvícením
• Vestavěná Li-ion baterie ~1500 mAh, nabíjení přes USB-C (5 V)
• Rozměry: cca 76 × 110 × 30 mm
• Porty: MCX konektory (DSO vstup, DDS výstup, testovací vstup), USB-C
• 14-pin ZIF patice pro testování součástek
• Výklopný stojánek a kompaktní design
